La calidad de la energía eléctrica es el conjunto de características del suministro eléctrico que determinan si los equipos conectados a la red pueden operar correctamente, de forma eficiente y sin degradarse prematuramente. Una red con mala calidad de energía no solo daña los equipos — también infla la factura eléctrica y reduce la productividad sin que nadie lo note hasta que ya hay daño acumulado.
Este artículo explica qué es la calidad de la energía, cómo se mide, qué exigen las normas aplicables y qué tecnologías permiten corregirla.
¿Qué es la calidad de la energía?
La energía eléctrica ideal es una onda senoidal perfecta, a voltaje constante y frecuencia estable. La realidad de cualquier instalación industrial, hospitalaria o comercial es diferente: la red se contamina, se desequilibra y fluctúa. Los principales problemas son:
- Armónicos: distorsiones de la onda eléctrica generadas por cargas no lineales (variadores de frecuencia, rectificadores, equipos electrónicos). Se miden como THD. Aumentan el calor en transformadores, cables y motores, reduciendo su vida útil.
- Bajo factor de potencia: diferencia entre la potencia activa y la potencia aparente que cobra la distribuidora. Genera penalizaciones directas en la factura y sobredimensiona la infraestructura.
- Desequilibrio de fases: diferencia de carga entre las tres fases. Genera vibraciones en motores, calentamiento en neutros y reducción de la vida útil de equipos.
- Variaciones de tensión: caídas (huecos de tensión), sobretensiones y fluctuaciones crónicas que interrumpen procesos o dañan equipos sensibles.
- Flicker: variaciones rápidas de luminosidad causadas por cargas fluctuantes (hornos de arco, soldadoras). Afecta equipos de control y la percepción visual.
Regla práctica: si tienes penalizaciones en la factura eléctrica, transformadores que se calientan más de lo normal, o equipos con fallas inexplicables, hay un problema de calidad de energía activo. La mayoría no se detecta sin medición.
¿Cómo afecta la calidad de la energía a los costos?
1. Penalizaciones tarifarias directas
En Chile, las distribuidoras aplican recargos a clientes con factor de potencia inductivo bajo 0,93 (BT) o 0,9 (MT). Estas penalizaciones pueden representar entre un 5% y un 20% adicional sobre la factura mensual — millones de pesos al año que se pagan sin recibir energía útil a cambio.
2. Degradación acelerada de activos
Los armónicos y el desequilibrio de fases generan calor adicional en transformadores, motores, cables y tableros. Un transformador que opera con THD alto puede perder entre un 20% y un 40% de su vida útil nominal. El costo de reemplazar un transformador prematuramente supera ampliamente cualquier inversión en corrección de armónicos.
3. Pérdidas de productividad y paradas no programadas
Los huecos de tensión de milisegundos pueden detener una línea de producción completa. En instalaciones hospitalarias, una variación de tensión puede afectar equipos de diagnóstico o soporte vital. Cada parada no programada tiene un costo directo e indirecto que rara vez se atribuye correctamente a la calidad del suministro eléctrico.
¿Cómo se mide la calidad de la energía?

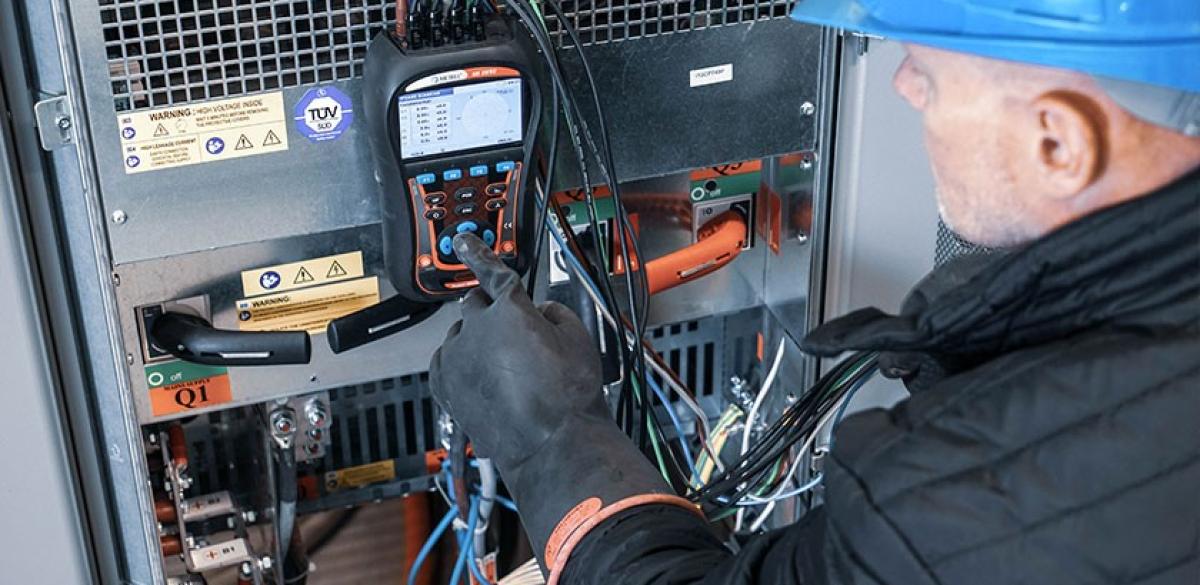

El primer paso es una medición con analizador de red. A diferencia de un multímetro convencional, un analizador de red registra durante varios días la forma de onda completa, los armónicos por orden, el factor de potencia, el desequilibrio de fases, los eventos de tensión y el flicker.
El resultado es un informe que permite identificar qué problemas existen, cuantificar su impacto económico y dimensionar correctamente la solución técnica.
Sin medición no hay diagnóstico. Es frecuente que se instalen soluciones sobredimensionadas, subdimensionadas o incorrectas porque no se realizó una medición previa. El costo de la medición siempre es una fracción del costo de una solución mal especificada.
Marco normativo: IEEE 519, EN 50160 y la regulación chilena
La calidad de la energía no es solo una buena práctica de ingeniería — está regulada por normas internacionales y por el marco legal chileno. Entender qué regula cada norma y desde qué perspectiva es clave para saber qué obligaciones corresponden al cliente y cuáles a la distribuidora. Las dos primeras normas son las referencias internacionales que utilizan los analizadores de red profesionales como base para emitir los informes de medición.
IEEE 519 — Control de Armónicos en Sistemas Eléctricos de Potencia
La norma IEEE 519 (Recommended Practice and Requirements for Harmonic Control in Electric Power Systems) establece los límites máximos de distorsión armónica que un consumidor puede inyectar hacia la red de distribución pública en el punto de acoplamiento común (PCC). Su lógica central es proteger a los demás usuarios conectados al mismo sistema: los armónicos que genera una instalación afectan la calidad de la red para todos.
Los límites de IEEE 519 se expresan en función de la relación entre la corriente de cortocircuito disponible en el PCC y la demanda máxima del cliente (relación ISC/IL). A mayor capacidad de la red respecto a la carga, mayor tolerancia a la distorsión. Los principales límites son:
- THD de corriente: entre 5% y 20% según la relación ISC/IL — a menor potencia relativa del cliente, mayor tolerancia.
- THD de tensión en el PCC: máximo 5% para sistemas de distribución general; máximo 3% para sistemas dedicados a equipos sensibles.
- Armónicos individuales de tensión: máximo 3% para el armónico individual de mayor magnitud en sistemas de distribución general.
En términos prácticos: IEEE 519 regula lo que tu instalación inyecta a la red. Si tus variadores de frecuencia, rectificadores o UPS generan armónicos que superan estos límites en el PCC, es tu responsabilidad instalar los correctivos necesarios — típicamente un AHF o la combinación AHF + SVG.
EN 50160 — Características de la Tensión Suministrada por Redes Públicas de Distribución
La norma EN 50160 (Voltage characteristics of electricity supplied by public distribution networks) establece los parámetros de calidad que la empresa distribuidora debe garantizar en el punto de entrega al cliente. Es la norma que regula qué calidad de energía tienes derecho a recibir — y por tanto, la referencia técnica para reclamar cuando el problema viene de la red pública y no de tu instalación.
Sus principales parámetros para redes de baja tensión:
- Frecuencia: 50 Hz ± 1% durante el 99,5% del tiempo en sistemas interconectados.
- Tensión de suministro: tensión nominal ± 10% durante el 95% de las semanas, medido en intervalos de 10 minutos.
- Flicker (Plt): ≤ 1 en el 95% del tiempo en períodos de una semana.
- THD de tensión: ≤ 8% en el 95% del tiempo en períodos de una semana.
- Armónicos individuales de tensión: límites por orden armónico — por ejemplo, 5.° armónico ≤ 6%, 7.° ≤ 5%, 11.° ≤ 3,5%.
- Desequilibrio de tensión: componente inversa ≤ 2% de la componente directa en el 95% del tiempo.
En términos prácticos: EN 50160 define qué calidad tiene el suministro que recibes. Una campaña de medición permite verificar si los parámetros de tensión, armónicos y flicker que llegan a tu instalación cumplen lo que la norma exige a la distribuidora — y sirve como evidencia técnica en caso de reclamación.
Marco regulatorio chileno: NTD y Decreto Tarifario
En Chile, la calidad del servicio eléctrico está regulada por dos cuerpos normativos principales:
- Norma Técnica de Calidad de Servicio para Sistemas de Distribución (NTD), establecida por la Comisión Nacional de Energía (CNE) y fiscalizada por la Superintendencia de Electricidad y Combustibles (SEC). Define indicadores de continuidad (SAIDI, SAIFI) y parámetros de calidad de producto técnico — incluyendo variaciones de tensión, flicker y desequilibrio — con valores límite y obligaciones de compensación a los clientes cuando no se cumplen.
- Decreto Tarifario vigente (CNE), que incluye penalizaciones explícitas al consumidor por bajo factor de potencia: el umbral es 0,93 para clientes en Baja Tensión y 0,9 para clientes en Media Tensión. Bajo esos valores, la distribuidora aplica un recargo sobre la factura mensual que puede ser significativo en instalaciones industriales o de salud con consumos medios o altos.
| Norma | Origen | ¿A quién regula? | Parámetro principal |
|---|---|---|---|
| IEEE 519 | EE.UU. / Internacional | Al consumidor (lo que inyecta a la red) | THD de corriente en el PCC; THD de tensión ≤ 5% |
| EN 50160 | Europa / Referencia internacional | A la distribuidora (lo que entrega al cliente) | THD de tensión ≤ 8%; variaciones ± 10%; flicker Plt ≤ 1 |
| NTD Chile (CNE/SEC) | Chile | A la distribuidora (calidad del servicio) | Variaciones de tensión, continuidad SAIDI/SAIFI, flicker |
| Decreto Tarifario CNE | Chile | Al consumidor (penalizaciones) | Factor de potencia mínimo 0,93 (BT) / 0,9 (MT) |
Una campaña de medición con analizador de red permite contrastar los resultados obtenidos contra los límites de cada norma, identificar el origen exacto del problema y determinar si la responsabilidad de corrección recae en el cliente, en la distribuidora, o en ambos.
¿Qué tecnologías permiten corregir los problemas de calidad de energía?
| Tecnología | Problema que resuelve | Norma que aborda | Aplicación típica |
|---|---|---|---|
| AHF – Filtro Activo de Armónicos | Armónicos (THD), desequilibrio de fases | IEEE 519, EN 50160 | Industria con variadores, hospitales, edificios comerciales |
| SVG – Generador Estático de Var | Bajo factor de potencia, potencia reactiva | Decreto Tarifario CNE | Instalaciones industriales, energías renovables |
| AHF + SVG combinado | Armónicos + potencia reactiva simultáneamente | IEEE 519 + Decreto Tarifario | Instalaciones con múltiples problemas simultáneos |
| DVR – Restaurador Dinámico de Voltaje | Huecos de tensión (voltage sags) | EN 50160, NTD Chile | Líneas de producción críticas, laboratorios, hospitales |
| AVC – Acondicionador de Voltaje Activo | Variaciones crónicas de tensión | EN 50160, NTD Chile | Equipos sensibles con suministro inestable |
| EMS – Sistema de Gestión Energética | Optimización del consumo en tiempo real | Decreto Tarifario CNE | Edificios, hoteles, industria con generación propia |
| BESS – Almacenamiento en Baterías | Peak shaving, gestión de demanda, respaldo | Decreto Tarifario CNE | Instalaciones con punta de demanda penalizable |
La elección de la tecnología correcta depende del diagnóstico. En muchos casos, la solución óptima combina varias tecnologías en un esquema integrado que maximiza el retorno de la inversión.
El servicio de Calidad de Energía de Telesystems
Ofrecemos un servicio integral de análisis, diagnóstico e implementación de soluciones de calidad de energía para instalaciones industriales, hospitalarias y comerciales en Chile. El proceso contempla: levantamiento técnico en terreno, medición con analizador de red con informes bajo IEEE 519 y EN 50160, diagnóstico con cuantificación económica y contraste normativo, propuesta con análisis de retorno de inversión, implementación y puesta en marcha, y monitoreo continuo vía EMS.
¿Tu instalación tiene problemas de calidad de energía?
El primer paso es una medición. Completa el formulario de pre-diagnóstico y nuestro equipo técnico te contactará en menos de 24 horas hábiles.
Solicitar análisis técnico →Preguntas frecuentes
¿Cuánto cuesta un análisis de calidad de energía?
El costo depende del número de puntos de medición, la duración de la campaña y la complejidad de la instalación. Trabajamos con presupuestos a medida. El costo de la medición siempre es una fracción del ahorro potencial identificado.
¿Qué instalaciones se benefician más?
Las instalaciones con mayor potencial de ahorro son: industrias con variadores de frecuencia, hospitales con equipos electromédicos sensibles, edificios comerciales y hoteles, y cualquier instalación que recibe penalizaciones por bajo factor de potencia en la factura eléctrica.
¿Cuánto tiempo tarda en recuperarse la inversión?
Depende de la magnitud de los problemas detectados. En instalaciones con penalizaciones por factor de potencia, el retorno puede ser de 12 a 24 meses. Con alto THD y activos degradados, puede ser inferior a 18 meses.
¿Es lo mismo que un banco de condensadores?
No. Los bancos de condensadores son soluciones pasivas que en instalaciones con armónicos pueden amplificar resonancias. Los sistemas activos SVG y AHF compensan dinámicamente en tiempo real y son seguros incluso con alta contaminación armónica.
¿Qué normas aplican en Chile para la calidad de energía?
Como referencias técnicas internacionales, la IEEE 519 (límites de armónicos que puede inyectar el consumidor a la red) y la EN 50160 (parámetros de calidad que debe garantizar la distribuidora). En Chile, la Norma Técnica de Calidad de Servicio de Distribución (NTD) de la CNE y el Decreto Tarifario vigente, que penaliza el bajo factor de potencia.
¿Atienden fuera de Santiago?
Sí. Telesystems atiende proyectos en todo Chile, incluyendo regiones mineras, puertos, plantas industriales y hospitales regionales.
